やあ、どうしたの！私は DTH 掘削リグのサプライヤーです。今日は、これらの悪者の主なコンポーネントを詳しく説明したいと思います。 DTH (ダウン ザ ホール掘削リグ) は、鉱業、建設、採石など、あらゆる種類の産業で非常に役立ちます。硬い岩層に深い穴を開ける際の効率とパワーで知られています。それでは、早速、これらのリグの仕組みを確認してみましょう。
ドリルビット
まずはドリルビットを用意します。これは、実際に岩石を切断したり研削したりする部分です。掘削装置の歯のようなものです。ドリルビットには、扱う岩石の種類や開ける必要がある穴の直径に応じて、さまざまな形やサイズがあります。たとえば、柔らかい岩を扱う場合は、より積極的な刃先を備えたビットを使用するかもしれません。ただし、ハードロックの場合は、炭化タングステンなどの非常に丈夫な素材で作られたビットが必要になります。これらのビットは、硬い岩石への穴あけに伴う高圧や摩耗に耐えることができます。
ドリルビットのデザインにもさまざまな種類があります。コーンが 1 つあるものもあれば、複数のコーンがあるものもあります。マルチコーンビットは、一度により多くの表面積をカバーできるため、より効率的な穴あけに最適です。そして、適切なドリルビットを使用することで、穴あけ作業をいかに迅速かつ効果的に完了できるかが大きく変わります。
ザ・ハンマー
次はハンマーです。ハンマーは、岩を突き破るのに必要な力をドリルビットに与えるものです。ビットに一連の高エネルギーの打撃を与えることで機能します。ハンマーには主に空気圧式と油圧式の 2 つのタイプがあります。
空気圧ハンマーは、圧縮空気を使用して衝撃力を生成します。これらは比較的シンプルで信頼性が高いため、非常に一般的です。圧縮空気がドリルストリングを通ってハンマーに送られ、ピストンが前後に動きます。次に、このピストンがドリルビットに衝突し、岩を砕くのに必要な衝撃を生み出します。
一方、油圧ハンマーは、作動油を使用して力を生成します。空気圧ハンマーよりも強力で、より高い衝撃エネルギーを与えることができます。このため、非常に硬い岩石の穴あけや、より大きな直径の穴の穴あけに最適です。ただし、それらはより複雑でもあり、より洗練された油圧システムが必要です。
ドリルストリング
ドリルストリングは、DTH 掘削リグのバックボーンのようなものです。これは、リグからドリルビットに回転力を伝達する一連の接続されたパイプです。ドリルストリングは、圧縮空気または作動油がハンマーとビットに到達するための経路も提供します。
ドリルストリングは、穴あけプロセス中に多くのストレスに耐える必要があるため、強くて耐久性が必要です。これは、一緒にねじ込まれたドリルパイプのセクションで構成されています。これらのパイプは通常、掘削作業の重量とトルクに耐えられるように高張力鋼で作られています。
掘削が進むにつれて、より多くのドリルパイプのセクションがドリルストリングに追加され、その長さが長くなります。これにより、リグはより深い穴をあけることができます。そして、穴あけが完了すると、ドリルストリングは部分的に取り外されます。
ロータリーヘッド
回転ヘッドはドリルストリングを回転させる役割を果たします。通常は電気モーターまたはディーゼルエンジンによって駆動されます。回転ヘッドは、穴あけ作業の要件に応じて、さまざまな速度でドリルストリングを回転させることができます。
可変速ロータリーヘッドは、掘削している岩石の種類やドリルビットのサイズに基づいて回転速度を調整できるため、非常に便利です。たとえば、柔らかい岩石を掘削する場合、より高い回転速度を使用して掘削効率を高めることができます。ただし、硬い岩石に穴あけする場合は、ドリルビットの摩耗が早すぎるのを防ぐために、回転速度を低くした方がよい場合があります。
マスト
マストは、ドリルストリングと掘削リグのその他のコンポーネントをサポートする構造です。それはすべてを所定の位置に保持するフレームのようなものです。マストは、穴が深くなるにつれてドリルパイプセクションを追加できるように十分な高さが必要です。
マストには、固定マストや調整可能なマストなど、さまざまなタイプがあります。固定マストはシンプルでコスト効率が高いですが、穴あけ角度の範囲が限られています。一方、調整可能なマストは傾けたり、さまざまな位置に移動したりできるため、より柔軟な穴あけが可能になります。これは、斜めまたは特定の方向に穴あけする必要がある場合に非常に便利です。
パワーシステム
電力システムは、掘削リグの動作に必要なエネルギーを供給します。前に述べたように、ロータリーヘッドは電気モーターまたはディーゼルエンジンによって駆動されます。電気モーターはクリーンで静かなので、騒音や排出ガスが懸念される屋内または都市部の掘削プロジェクトに最適です。
一方、ディーゼルエンジンはより強力であり、電気にアクセスできない遠隔地でも動作できます。また、大量の電力を必要とする過酷な掘削作業にも適しています。電源システムには、コントロール パネルや照明などのリグの他のコンポーネントに電力を供給するための発電機またはバッテリーも含まれています。
制御システム
制御システムは掘削装置の頭脳のようなものです。これにより、オペレータはドリルストリングの回転速度、送り速度、ハンマーの動作など、リグのすべての機能を制御できます。制御システムは手動、半自動、または全自動にすることができます。
手動制御システムでは、オペレータはすべての設定を手動で調整する必要があります。これには多くのスキルと経験が必要です。半自動制御システムは、送り速度などの一部の機能を自動化できますが、それでもオペレーターが監視し、必要に応じて調整する必要があります。完全に自動化された制御システムは、オペレーターの介入をあまり必要とせずに、ほとんどの掘削作業を処理できます。センサーとアルゴリズムを使用して掘削プロセスを最適化し、一貫したパフォーマンスを保証します。
クローラーまたは取り付けシステム
モバイル DTH 掘削リグを使用している場合は、クローラーまたは取り付けシステムが付いています。クローラー搭載リグは、起伏のある地形でも簡単に移動できるため、優れています。平らでない地面でも優れたトラクションと安定性を提供するトラックを備えています。そのため、掘削現場が遠隔地や険しい場所にあることが多い採掘や採石作業に最適です。
一方で、トラック搭載型やトレーラー搭載型の掘削リグもあります。これらは、リグを異なる場所間で素早く移動する必要がある作業に適しています。公道で簡単に輸送できるため、複数の現場で掘削する必要がある場合に大きな利点があります。
当社の製品
当社では、お客様のさまざまなニーズを満たすために、さまざまな DTH 掘削リグを提供しています。たとえば、90 - 138mm のインテリジェント DTH 掘削リグ。このリグには、掘削プロセスを最適化し、効率を向上させる高度な制御システムが装備されています。また、非常にユーザーフレンドリーなので、経験豊富なオペレーターと初心者のオペレーターの両方に最適です。

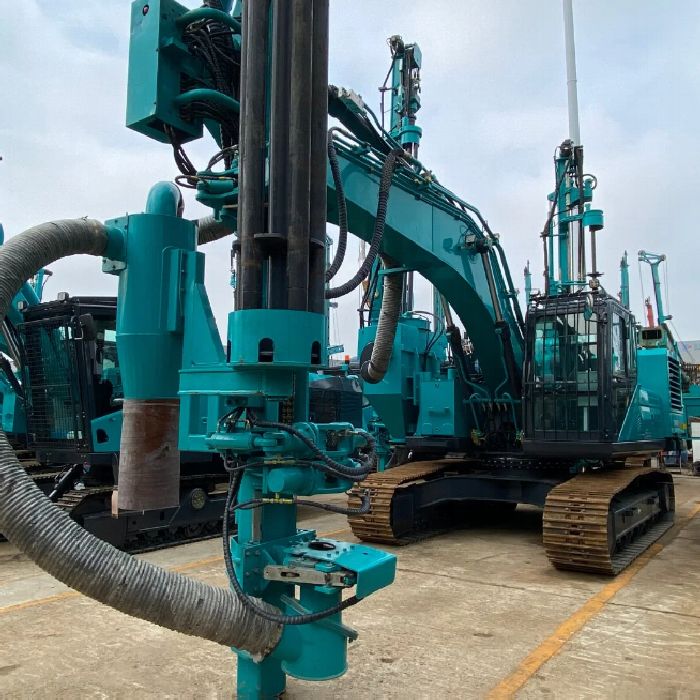

もございます。モバイル クローラー DTH ドリル リグ。前に述べたように、クローラー搭載リグは荒れた地形に最適です。このリグは機動性が高く、掘削現場内を簡単に移動できるように設計されています。非常に強力で、難しい穴あけ作業にも対応します。
頭上掘削用のリグが必要な場合は、オーバーヘッド DTH 掘削リグ。このリグは、トンネルや鉱山などの頭上構造物に穴を開けるために特別に設計されています。このような困難な環境でも安全に設置および操作できる独自の設計を採用しています。
購入についてのお問い合わせ
DTH 掘削装置をご検討の場合は、ぜひご相談ください。小規模な建設会社であっても、大規模な鉱山事業であっても、当社はお客様のニーズに合った適切なリグを見つけるお手伝いをいたします。当社の専門家チームは、価格、仕様、アフターサポートなど、必要な情報をすべて提供します。したがって、ためらわずに連絡して、掘削要件について話し合ってください。
結論として、DTH 掘削リグは、いくつかの重要なコンポーネントで構成される複雑な機器です。各コンポーネントは、リグのパフォーマンスと効率において重要な役割を果たします。これらのコンポーネントを理解することで、プロジェクトに適切なリグを選択する際に、情報に基づいた意思決定を行うことができます。
参考文献
- 掘削装置ハンドブック
- 削岩技術ジャーナル
